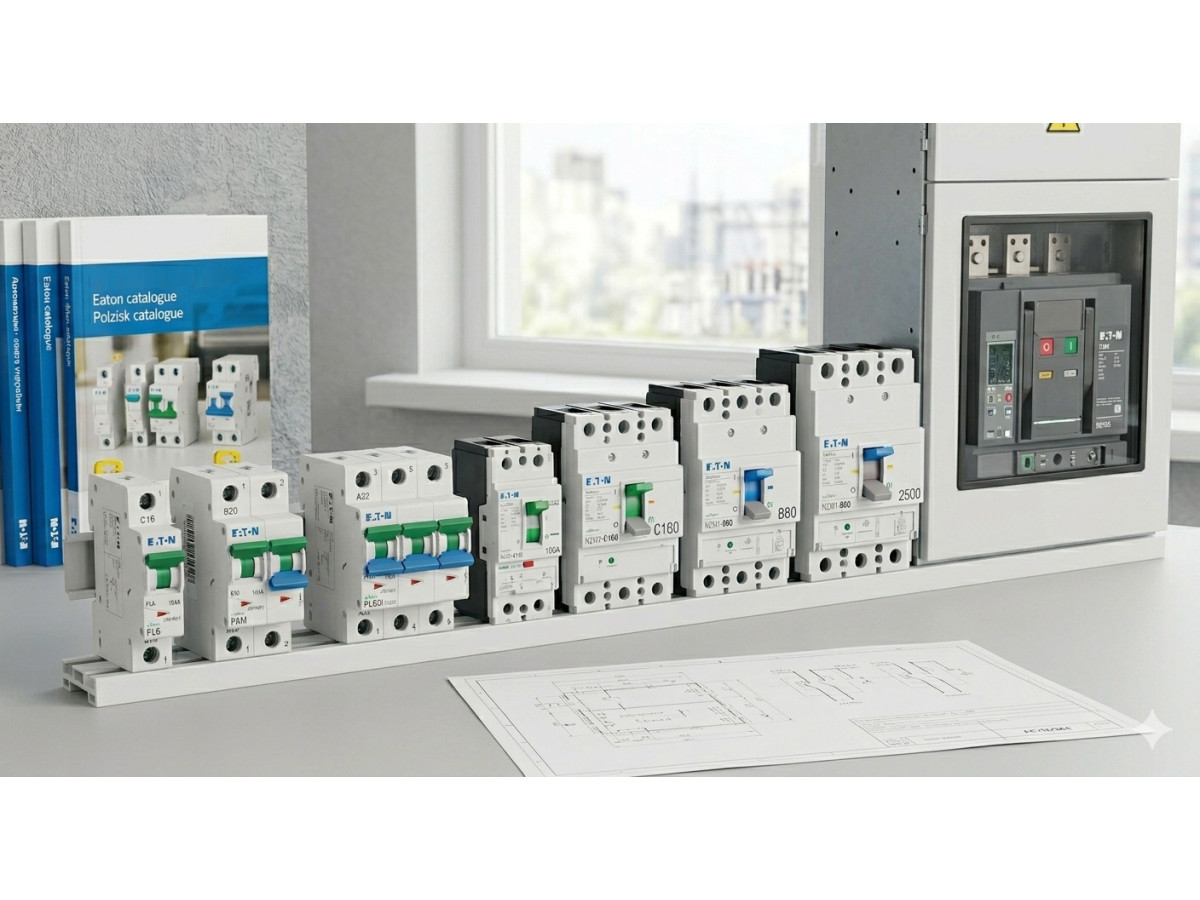

Американська компанія Eaton — один з найбільших світових виробників обладнання для управління електроенергією. Коли мова заходить про захист електричних мереж, ми радимо продукцію цього бренду, адже її заведено вважати еталоном надійності. В асортименті Eaton є рішення для будь-яких задач: від «автоматів» для приватного будинку до обладнання для захисту систем розподілення енергії на електростанціях. Коротко оглянемо серії силових автоматів виробника та дамо поради щодо вибору.
Про стандарти та класифікацію
Щоб обрати силові автомати, треба знати базову інформацію про стандарти сертифікації обладнання. Це:
- IEC/EN 60898-1 — для побутового та комерційного використання. Стандарт застосовують до автоматів, якими можна користуватись без спеціальної підготовки. Струм обмежений 125 А, а вимикаюча здатність — до 25 кА. Обладнання встановлюють у житлових будинках та офісних приміщеннях.
- IEC/EN 60947-2 — для промислового використання. Це стандарт для автоматів у колах з напругою до 1000 В змінного струму або 1500 В постійного струму. Його застосовують для промислових серій (FAZ, AZ, NZM, BZM). Одна з особливостей — готовність до експлуатації у складних умовах

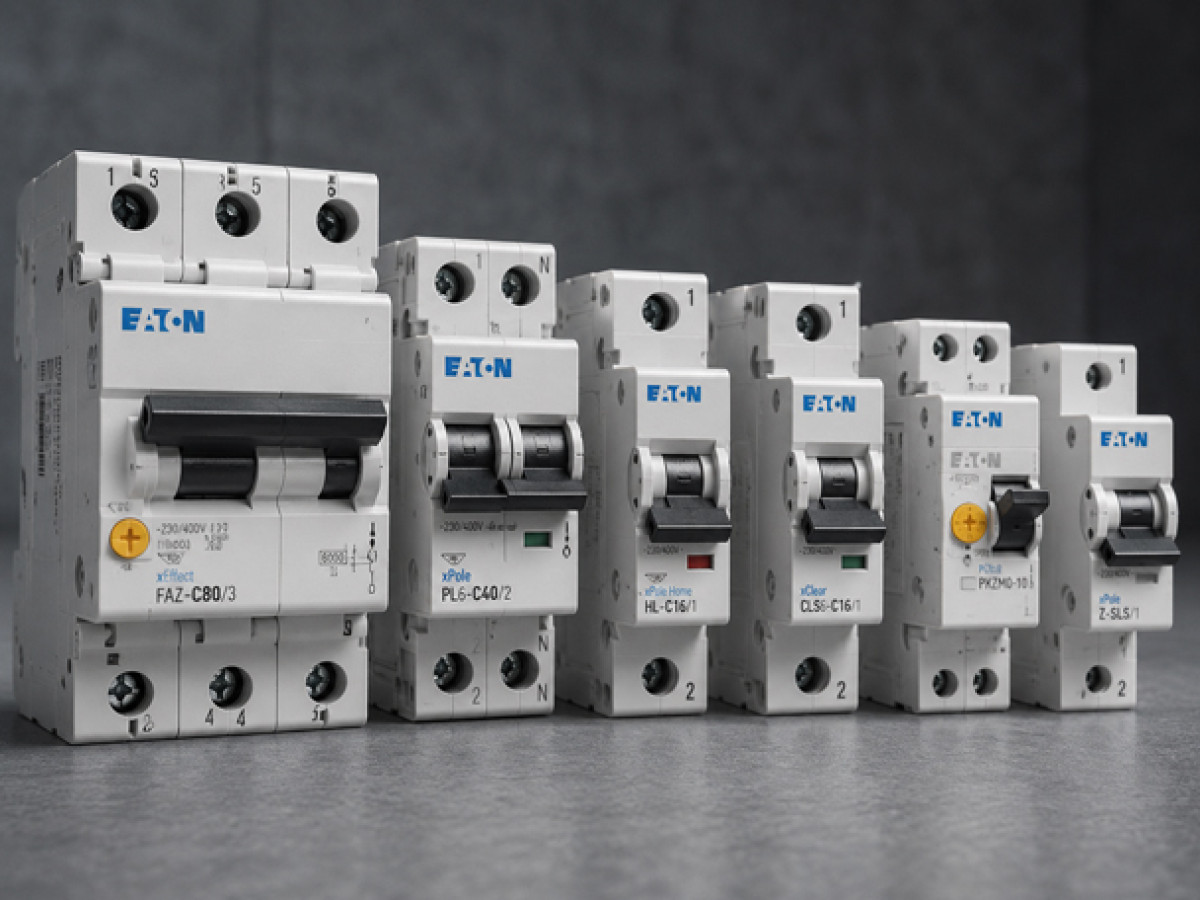

Модульне обладнання: захист для житла та бізнесу
Eaton чітко розділяє своє модульне обладнання на серії, призначені для побутового використання, та професійні промислові лінійки.

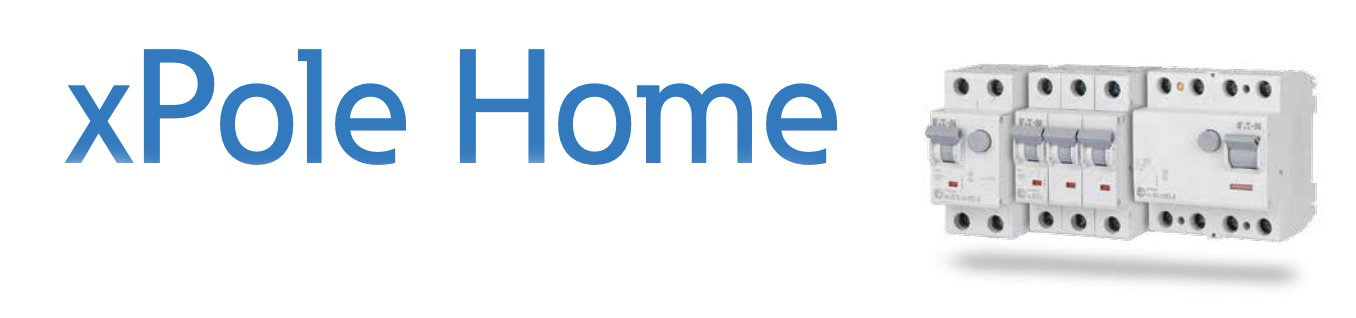

xPole Home — оптимальне рішення для дому
Цю лінійку створили спеціально для захисту мереж житлових приміщень. Обладнання легко ідентифікувати завдяки маркуванню: це зображення сірого будинку на корпусі. Крім основної захисної функції, автомати достатньо гармонійно інтегруються в інтер’єр.
До асортименту серії входять:
- Автоматичні вимикачі (HL) з вимикаючою здатністю 4,5 або 6 кА. Призначені для захисту та безпеки житлових будинків. Номінальний струм: від 6 до 40 А (моделі 50, 63 А доступні на замовлення). Усі вимикачі мають червоно-зелені індикатори положення контакту та подвійні клеми для зручного монтажу. Має вибір характеристик відключення: B, C.
- Диференційні вимикачі HNC та автоматичні вимикачі з диференційованим захистом HNB. Пристрої поєднують функції автомата та ПЗВ, мають вимикаючу здатність 6 кА та номінальні струми від 6 до 25 А. ПЗВ серії HNC доступні для струмів 25–63 А у 2-х та 4-х полюсному виконанні. Пристрої серій HNC/HNB мають верхні та нижні клеми, що дає змогу підключати вводи та відводи як зверху, так і знизу шини. Це зручно при монтажі щитка.
До переваг обладнання можна віднести простий монтаж та експлуатаційну надійність.
xPole — стандарт для комерційних об'єктів
Це високоякісні модульні вимикачі для житлових та нежитлових будівель, що мають ширший діапазон характеристик порівняно з побутовою серією:
- PL6 — базова професійна модель з вимикаючою здатністю 6 кА. Діапазон струмів від 0,16 до 63 А. Підходить для мереж змінного (230 В) та постійного струму (до 48 В). Має вибір характеристик відключення: B, C, D.
- PL7 — покращена версія з вимикаючою здатністю 10 кА. Це робить її придатною для складніших умов експлуатації. Має вибір характеристик відключення: B, C, D.
- Доступна також спеціальна версія PL7-DC для постійного струму до 250 В на полюс (наприклад, в системах з акумуляторними батареями).
- AZ — потужні модульні автомати для струмів до 125 А з вимикаючою здатністю від 15 кА до 25 кА.
xEffect — промисловий стандарт
Цю серію розробили для експлуатації у промисловому середовищі та для високотехнологічних електросистем:
- FAZ — флагманська лінійка з вимикаючою здатністю до 15 кА (згідно з IEC/EN 60947-2). Має найширший вибір характеристик відключення: B, C, D, K, S, Z.
- FAZ-T — компактна версія з високою вимикаючою здатністю (до 25 кА) для струмів до 40 А.
- AZ — потужні автомати з номінальним струмом до 125 А та вимикаючою здатністю від 15 до 25 кА. Мають контакт із подвійним розривом.
Як обрати модульний автомат?
При виборі модульного автоматичного вимикача Eaton рекомендує звертати увагу на три ключові критерії:
Характеристика відключення (крива струму)
Цей параметр визначає, як швидко автомат спрацює при різних пускових струмах.
- B. Стандартний для кіл освітлення та розеток. Спрацьовує при незначних перевищеннях номіналу.
- C. Використовується для кіл із помірними пусковими струмами: наприклад, груп освітлювальних приладів або двигунів. Це найпоширеніший універсальний тип.
- D. Призначений для навантажень з високими пусковими струмами (трансформатори, електромагнітні клапани, важкі двигуни).
- K. Для кіл із високими піками струму.
- S. Ідеальний для ліній керування трансформаторами.
- Z. Для захисту напівпровідників та вимірювальних кіл. Чутливий до коротких замикань.
Номінальна вимикаюча здатність (kA)
Показує максимальний струм короткого замикання, який автомат може безпечно розірвати:
- 4.5 кА / 6 кА. Достатньо для квартир та приватних будинків (серії xPole Home, PL6).
- 10 кА. Рекомендовано для офісів, комерційних будівель або ввідних щитів будинків біля підстанцій (PL7, FAZ).
- 15–25 кА. Для промисловості та потужних розподільчих щитів (FAZ, PLHT, AZ).
Клас обмеження струму
Більшість автоматів Eaton мають клас 3. Це означає високу швидкість гасіння дуги, яка мінімізує енергію, що проходить через автомат під час замикання. Таким чином кабелі та обладнання надійно захищені.
Диференційний захист
Для захисту людей від ураження струмом та запобігання пожежам Eaton пропонує великий вибір пристроїв.
Типи пристроїв за чутливістю
- AC. Реагує лише на змінний синусоїдальний струм витоку. Забезпечує базовий захист.
- A. Захищає від змінного та пульсуючого постійного струму витоку. Добре підходить для сучасної побутової техніки з блоками живлення.
- F. Має підвищену стійкість до хибних спрацювань та реагує на змішані частоти. Це, наприклад, актуально для пральних машин з інверторними двигунами.
- G. Має затримку спрацювання (мінімум 10 мс), щоб уникнути відключень під час грози.
- Li/A. Має коротку затримку для захисту від небажаних спрацювань.
Серії диференційних автоматів
Це пристрої «все-в-одному», в яких поєднується захист від коротких замикань, перевантаження та витоку струму:
- HNB. Компактна серія диференційних автоматів з вимикаючою здатністю 6 кА, призначена для житлових і комерційних об’єктів. Доступні версії з різними типами диференційного захисту.
- mRB. Модульні диференційні автомати для універсального застосування, орієнтовані на простий монтаж у розподільчих щитах та стабільну роботу в побутових і промислових мережах.
- PFL6 / PFL7. Економічна серія. PFL6 (6 кА), PFL7 (10 кА).

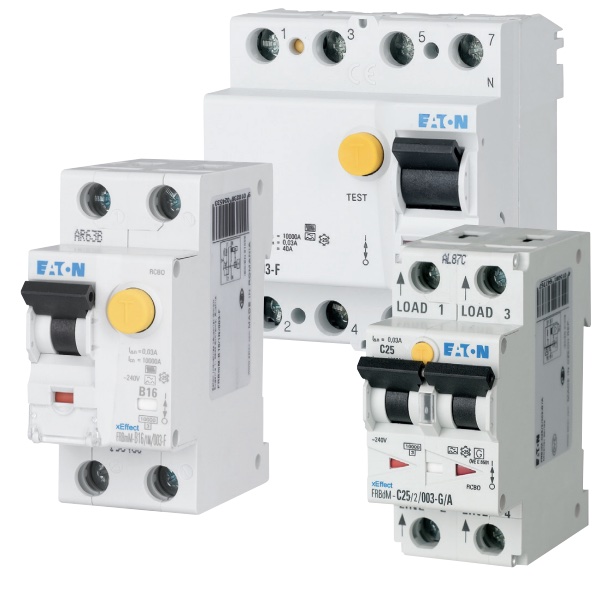

- FRBm4 / FRBm6. Високоякісні пристрої xEffect. FRBm6 має індикатори причини спрацювання (синій — витік, білий — перевантаження).
- AFDD+. Революційний пристрій «три-в-одному», який додає до функцій дифавтомата захист від дугового замикання. Він виявляє іскріння в проводці (через перебиті кабелі, погані контакти), запобігаючи пожежам.
Силові автоматичні вимикачі в литому корпусі
Для захисту ліній з великими струмами (від 16 А до 1600 А) Eaton пропонує корпусні автомати.
BZM — простота та компактність
Автомати призначені для розподілення електроенергії в малих комерційних та житлових спорудах. Серед особливостей — заводські налаштування теплового та магнітного розчіплювачів. Це спрощує монтаж та виключає помилки налаштування. Працюють в діапазоні: Від 16 до 400 А.
LZM — універсальна серія для комерційних і промислових об’єктів
Автоматичні вимикачі LZM покривають широкий діапазон струмів — від 40 до 1600 А та використовуються в розподільчих установках будівель, інфраструктурних і промислових об’єктів. Доступні з термомагнітними та електронними розчіплювачами, підтримують різні конфігурації захисту й забезпечують баланс між функціональністю та вартістю.

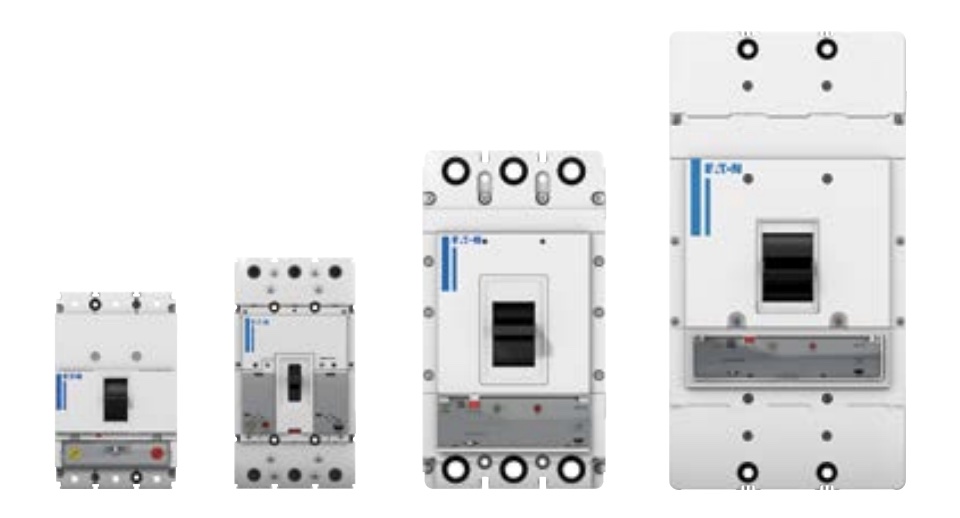

Power Defense (PDE) — глобальна платформа
Це обладнання — універсальне рішення для будь-якої країни світу, сертифіковане за глобальними стандартами. Працює в діапазоні від 16 до 800 А. Доступні з термомагнітними та електронними розчіплювачами Power Xpert Release (PXR). Електронні версії мають USB-порт для підключення до ПК та діагностики через програмне забезпечення PXPM.
NZM Digital — індустрія 4.0
Це сучасні системи розподілення, які можна застосовувати у промисловості та відновлюваній енергетиці. Діапазон — до 1600 А.
Доступні з термомагнітними та електронними розчіплювачами Power Xpert Release (PXR). Електронні версії підтримують параметрування, тестування та зчитування подій через USB-інтерфейс за допомогою програмного забезпечення PXPM. Воно дає змогу виконувати діагностику, аналіз навантажень і технічний контроль без демонтажу вимикача. Рішення відповідає вимогам IEC/EN 60947-2 та орієнтоване на інтеграцію в сучасні цифрові системи розподілу електроенергії.
Серед інновацій:
- Вбудоване вимірювання енергоспоживання (Клас 1).
- Індикатор строку експлуатації для прогнозованого обслуговування.
- Готовність до IoT та інтеграції в цифрові мережі.
- Втичне та викатне виконання завдяки додатковим аксесуарам.
- Виконання для двигунів.
Є серії, які підходять для сонячних електростанцій (до 1000 В постійного струму) та вітрогенераторів (до 690 В змінного струму).
Повітряні автоматичні вимикачі
Для захисту найпотужніших ліній та головних розподільчих щитів (до 6300 А) використовують повітряні автомати:
- IZMY / INY. Нове покоління. Компактні, з номінальним струмом 400 – 4000 А. Мають розширені функції аналізу та діагностики. Виготовляються лише у двох типорозмірах для спрощення проєктування.

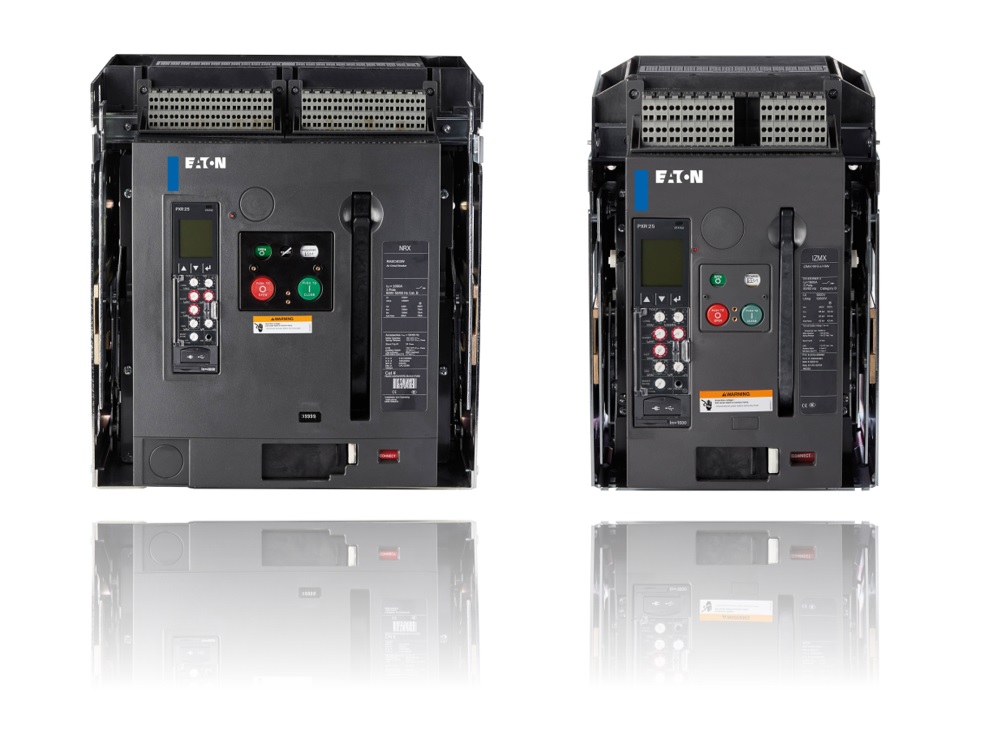

- IZMX / INX. Вимикачі з розчіплювачами PXR (Power Xpert Release). Струми до 4000 А. Підтримують протоколи Modbus, Profibus, Ethernet. IZMX16 є найменшим у світі повітряним вимикачем у своєму класі. Дозволяє встановити два висувні автомати в секцію шириною 600 мм.
- IZM63. Для надвисоких навантажень до 6300 А.
Спеціалізовані та промислові серії автоматів Eaton
У промисловості, енергетиці, машинобудуванні та спеціалізованих інженерних системах застосовують наступні серії автоматичних вимикачів американського виробника.
C — корпусні автоматичні вимикачі
Серія C — це класичні силові автоматичні вимикачі в литому корпусі для промислових електричних мереж. Їх встановлюють у силових щитах, розподільчих панелях, MCC-шафах і машинному обладнанні.
Серія охоплює великий діапазон номінальних струмів — приблизно до 800 А (залежно від типорозміру). Доступні виконання з термомагнітними або електронними розчіплювачами, а також набір допоміжних аксесуарів: додаткові контакти, моторні приводи, незалежні розчіплювачі. Ці автомати зазвичай обирають у випадках, коли потрібен баланс між компактністю, гнучкістю налаштувань і надійністю в промислових умовах.
G — глобальна платформа MCCB
Це серія корпусних автоматів Eaton, створена як універсальна платформа для різних ринків і стандартів. Вона розрахована на високі струми та важкі умови експлуатації. Її головна особливість — у модульності та масштабованості. Один і той самий тип автоматичного вимикача можна адаптувати під різні вимоги проєкту завдяки вибору розчіплювачів, аксесуарів та конфігурацій. Саме тому Series G часто використовують OEM-виробники обладнання, системні інтегратори та виробники промислових панелей. Серія добре підходить для складних індустріальних систем, де важлива уніфікація компонентів.
NRX (IEC) — повітряні автоматичні вимикачі низької напруги
NRX — це повітряні автоматичні вимикачі Eaton для головних вводів і великих розподільчих пристроїв. Вони призначені для систем з великими струмами, високою вимикаючою здатністю та підвищеними вимогами до керування і діагностики.
Автомати NRX підтримують великий набір електронних розчіплювачів Digitrip, комунікаційні модулі та функції моніторингу. Це робить їх придатними для енергетики, підстанцій, дата-центрів, великих комерційних та промислових об’єктів. Серія орієнтована на інтеграцію в системи диспетчеризації й енергоменеджменту.
GH — гідравлічно-магнітні автоматичні вимикачі
Серія GH належить до окремого класу автоматичних вимикачів із гідравлічно-магнітним принципом спрацювання. На відміну від класичних термомагнітних автоматів, це обладнання менш чутливе до температури навколишнього середовища та стабільніше працює у складних умовах.
Вимикачі застосовують у спеціалізованих системах: HVAC-обладнанні, транспорті, промислових приводах, інженерних установках з високими пусковими струмами. Вони забезпечують точні характеристики пуск-захист і добре підходять для обладнання з частими пусками.
Motor-Protective Circuit Breakers (PKE)
PKE — це автоматичні вимикачі, спеціально призначені для захисту електродвигунів. Вони поєднують функції захисту від короткого замикання та перевантаження. Досить часто їх застосовують класичних теплових реле (або разом з ними).
Обладнання серії PKE підбирають безпосередньо під параметри двигуна й використовують у моторних ланцюгах, стартерних схемах і щитах керування. Це стандартне рішення для промислової автоматизації, насосів, вентиляторів та конвеєрних систем.
Спеціалізовані та індустріальні MCB
Окрім поширених серій xPole та xEffect, у глобальних каталогах Eaton є спеціалізовані серії мініатюрних автоматичних вимикачів для вузьких застосувань. Це можуть бути рішення для транспортних систем, військових або авіаційних стандартів, а також для специфічних індустріальних вимог.
Глобальні та регіональні платформи
Eaton регулярно оновлює асортимент автоматичних вимикачів у межах глобальних платформ розподілення електроенергії. Тож поряд з «класичними» серіями з’являються оновлені або регіональні версії MCCB, ACB та motor-protective рішень, адаптовані під різні стандарти та ринки.
Саме тому при підборі обладнання для проєкту важливо орієнтуватися не лише на назву серії, а й на конкретну редакцію каталогу та стандарти, за якими сертифікований виріб.
Захист від перенапруг
Важливим елементом захисту є пристрої для відводу імпульсних перенапруг. Eaton пропонує три класи захисту.
- SPBT12 (Тип 1+2). Комбінований пристрій. Встановлюється у головному щиті, особливо якщо будівля має зовнішній блискавкозахист. Захищає від прямого удару блискавки (клас III та IV).
- SPCT2 (Тип 2). Забезпечує захист від комутаційних перенапруг та опосередкованих ударів блискавки. Встановлюється у розподільчих щитах. Це найбільш поширений тип для більшості об'єктів.
- SPDT3 (Тип 3). Відповідає за локальний захист чутливої електроніки (комп'ютерів, серверів). Встановлюється безпосередньо біля споживача. Працює тільки в парі з Типом 2.
Висновок
Обираючи силове обладнання Eaton, важливо чітко розуміти сферу застосування:
- Для квартири ідеальним вибором є серія xPole Home або PL6 з характеристикою B або C.
- Для офісу або магазину варто розглянути PL7 або диференційні автомати FRBm для підвищеної надійності
- Для промисловості стандартом є серія FAZ та корпусні автомати NZM або Power Defense, які забезпечують інтеграцію в системи автоматизації.
- Для критичної інфраструктури обов'язковим є використання AFDD+ для захисту від пожеж та багаторівневої системи захисту від перенапруг.
Обладнання Eaton сертифіковане згідно з міжнародними стандартами (IEC/EN), тому гарантує безпеку та довговічність вашої електромережі.
